Маркировка запорной арматуры

Запорная трубопроводная арматура различается по исполнению, материалу, особенностям конфигурации. Для быстрой идентификации, а также точного понимания, подходит ли кран, задвижка, вентиль для выбранного участка труб, создана маркировка запорной арматуры. Это специальные буквенно-числовые обозначения, которые наносятся специальным методом прямо на корпус изделий.

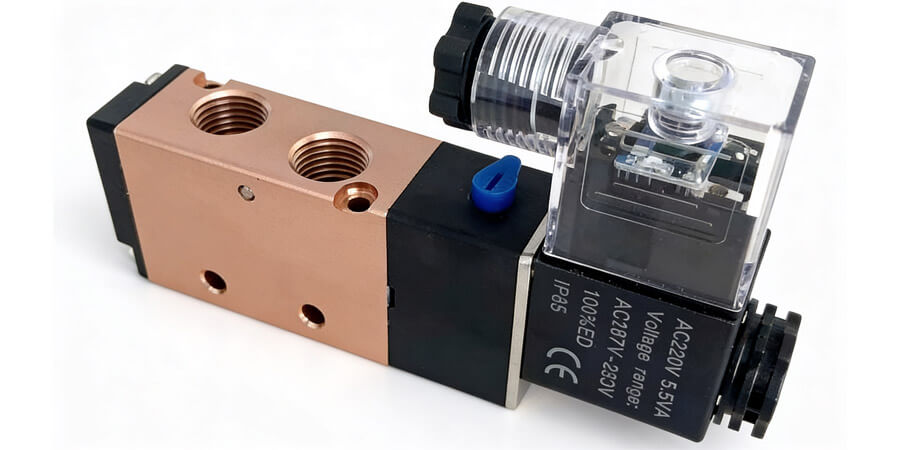

Особенности маркировки

В качестве маркировки запирающих узлов трубопровода применяются унифицированные графические символы.

Обязательная информация, которую содержит маркировка запорной арматуры трубопроводов:

• класс, подтип оборудования;
• материал корпуса;
• тип установленного привода;
• заводской номер;
• диаметр отверстия;
• допустимый показатель рабочего давления;
• материал уплотнителей.

Дополнительно производитель может наносить следующие варианты маркировочных элементов:

• индекс арматуры или место ее установки на схеме;
• категорию обслуживания изделия;
• футеровка, согласно конструкторской документации;
• клеймо отдела контроля качества;
• гидравлические параметры;
• страна производства;
• фазовое значение или тип транспортируемой среды;
• взрывобезопасность в формате знака «Ех»;
• испытательное давление транспортируемых сред в формате DN;
• масса, класс модели;
• показатель углеродистого эквивалента материала для деталей под приварное соединение.

Все символы, включая необязательные, наносятся только по правилам.

Перечень, какую маркировку должна иметь запорная арматура, прописаны в ГОСТе 4666-2015. Данный стандарт также регламентирует допустимый вид обозначений: набор цифр с буквами, графические знаки или элементы таблицы фигур.

Порядок и значение цифр, букв в идентификаторе

Расшифровка маркировки запорной арматуры зависит от места положения буквы или цифры в коде:

• Первые 2 цифры – класс, вид или тип.
• Следующие 2 символа – материал, из которого выполнен корпус, крышка.
• Затем 1-2 цифры – регистрационный номер (может быть 3 символа, где третий из них указывает на тип привода).
• Следующие 2 буквы – типы уплотнительных поверхностей.
• Последние – особенности сборки конструкции.

Оттиск с буквенно-цифровым значением наносится по завершении производства изделия, но до проведения испытаний. Такая последовательность позволяет убрать брак из партий под реализацию.

Качество и четкость нанесения указывает на серьезность подхода производителя к выпуску продукции. Ведь именно по маркировке легче всего подобрать корректный кран или задвижку для разных видов трубопроводов.

Требования к маркировочным символам

В регламенте строго указано, как и какая маркировка должна быть нанесена на корпусе запорной арматуры:

• Буквы, цифры написаны без наклона. Размер соответствует требованиям ГОСТ.
• Маркировка нанесена на обе стороны продукта: лицевая, обратная.
• Урезанный или неполный формат маркировочного кода наносится только на присоединительных элементах (фланцах).
• На малогабаритные устройства с диаметром менее 50 мм наносят обязательные обозначения, без вспомогательных символов.

Виды маркировки по способам нанесения

В ГОСТ четко прописано, какую маркировку может иметь запорная арматура. Там также указаны допустимые способы нанесения идентификатора на изделия. Их всего три:

• Штампование – нанесение символом путем штамповки прямо на корпус изделия. Это один из самых распространенных методов нанесения, обеспечивающий долговечность, сохранность символов.
• Клеймение – нанесение цифр и букв при помощи электроискрового карандаша. Выжигание обозначений на металлической поверхности требует высокого мастерства исполнителя.
• Гравировка – механическое воздействие на поверхность различным оборудованием, инструментами. Качество надписи получается высоким, четким.

Помимо маркировочных символов, для идентификации используется цвет изделия. По данному параметру нет жесткой регламентированной нормы - такие стандарты соответствуют внутренней документации производителя.

Пример, какая маркировка наносится на корпус запорной арматуры

Для точного понимания, как читается маркировка, приведем несколько реальных примеров с разных изделий:
