Виды приводов запорной арматуры

Запорная арматура является основой инженерной сети и промышленных трубопроводов. Надёжное оборудование обеспечивает стабильный поток рабочей среды – жидкостей, газов, снижая риск аварий. Запорная и запорно-регулирующая арматура позволяет полностью перекрывать или регулировать поток рабочей среды, предотвращая утечки и повреждения трубопроводов, а также защищая насосы и другое оборудование от аварийных ситуаций. Чтобы грамотно спроектировать систему, важно понимать, какие бывают виды приводов запорной арматуры и в чем их технические различия.

Особенности конструкции

Работа привода основана на преобразовании энергии в движение выходного вала. Для этого используют ручное усилие или электродвигатель, обеспечивающий дистанционное управление. Каждый способ задаёт свой режим работы арматуры.

Базовая комплектация включает несколько элементов:

• Двигатель задаёт импульс.
• Редуктор увеличивает крутящий момент, далее передаёт его на выходной вал.
• Исполнительный узел перемещает шток или вал.

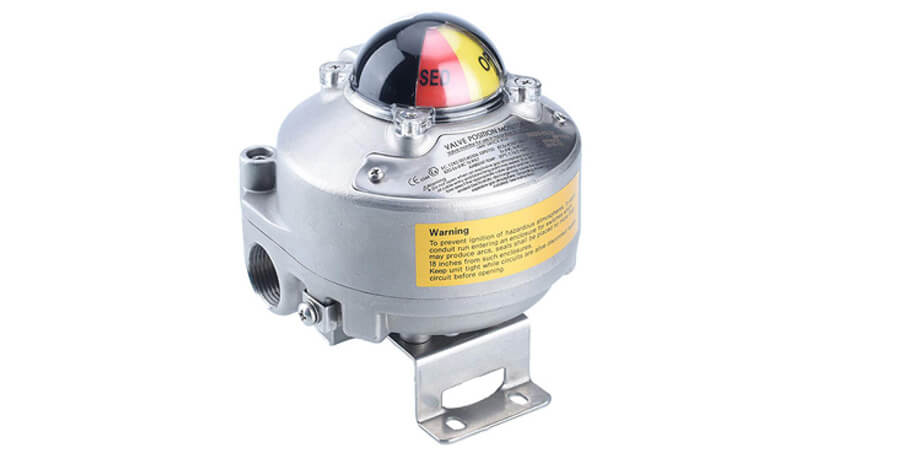

• Датчики и концевые выключатели отслеживают положение арматуры, стопорят ход механизма.

Чтобы обеспечить стабильную работу производства, необходимо правильно подобрать оборудование. От выбранного вида приводов запорной арматуры зависит оперативность отклика системы управления и автоматизации, точность выполнения заданных параметров, эффективность энергопотребления. Качественный привод также минимизирует негативное воздействие на окружающую среду, способствует значительной экономии ресурсов.

Типы приводов

Рассмотрим различные виды приводов трубопроводной арматуры, которые используются на производствах.

Ручной

Оператор сам поворачивает маховик, рукоять или колесо. Механизм не нуждается в источнике энергии, прост в обслуживании и монтаже. Такой привод уместен в небольших системах, где низкая нагрузка. На крупных производствах ручное управление затрудняет эксплуатацию.

Электрический

Устройство имеет электродвигатель, обеспечивающий открытие, закрытие запорных элементов по заданной команде через контроллер. Управление осуществляется с пульта или через автоматическую систему. Электропривод обеспечивает точное, плавное движение. По типу хода они делятся на многооборотные и четвертьоборотные. Подходит для сложных линий, где нужна чёткая фиксация положения. Применение электроприводов требует значительных вложений в оборудование, его настройку и техническое обслуживание.

Пневматический

Для управления движением запорных элементов применяется энергия сжатого воздуха, воздействующая на пневмоцилиндр. Пневмопривод реагирует быстро, что важно в условиях повышенного риска. Часто в связке с ним работает электромагнитный клапан для распределения потоков воздуха. Не создает искр, более устойчив к воздействию взрывоопасных или легковоспламеняемых материалов. Это делает устройство безопасным - в том числе во взрывозащищённом исполнении - на объектах с летучими смесями. Однако стабильность его работы зависит от качества воздуха, а также давления в сети.

Гидравлический

Действует за счёт давления жидкости, приводя в движение гидроцилиндр. Он выдерживает большие нагрузки, большой диапазон температур эксплуатации, обеспечивает стабильное движение. Применяются в тяжелой промышленности - его используют на объектах с резкими колебаниями потока. Сохраняет точность работы даже при высоком давлении.

Как выбрать привод для производства?

Каждый тип приводов запорной арматуры предназначен для конкретных условий эксплуатации. Электрические подходят для точного дистанционного управления в сложных производствах, пневматические — для взрывоопасных сред благодаря отсутствию искр, а гидравлические — для крупногабаритной арматуры с высокими нагрузками.

При выборе обратите внимание на следующие факторы:

• Характер эксплуатации. Если запорная арматура – шаровый кран, клапан, задвижка или поворотный затвор используется часто, работают в тяжёлых условиях – подойдут пневматические или гидравлические системы. Они выдерживают динамические нагрузки, сохраняют стабильность работы.
• Точность и контроль. Для процессов, где требуется высокая точность, лучше выбрать электроприводы. Они обеспечивают чётко управление, минимизируют влияние человеческого фактора.
• Доступность источников энергии. Пневматические требуют подготовленного сжатого воздуха определённого давления, а электрические — стабильной электросети.
• Бюджет. Иногда простая установка дешёвого привода влечёт высокие расходы на обслуживание. Выгоднее выбирать механизм с более высокой стоимостью, но меньшими рисками поломок.

Приводные механизмы находят применение в нефтегазовой, химической, пищевой промышленности, системах водоснабжения, вентиляции, энергетике. Их широкое использование объясняется надёжность конструкции, а также способностью выдерживать высокие нагрузки.

Правильный выбор привода повышает безопасность, улучшает работу оборудования. Знание того, какие бывают виды приводов запорной арматуры, позволяет адаптировать производственный цикл под реальные условия.
